Руководство по дизайну упплуючения
| | Для большинства стандартных применений, Дизайн уплотнительного кольца, как правило, уже был выполнен. Ниже приведены рекомендации по проектированию что позволяет дизайнерам уйти от стандартных проектов, чтобы удовлетворить специальные требования, или получить улучшенную производительность. |
Уплотнительное кольцо измерения

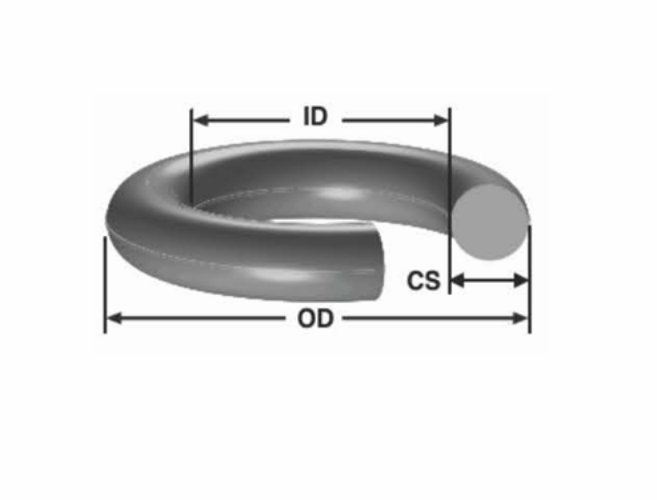

Уплотнительное кольцо-это круговое кольцо тора (см. Рисунок ниже). Только два из трех измерений-внутренний диаметр (ID), поперечное сечение (CS) и внешний диаметр (OD) необходимы, чтобы полностью указать размер уплотнительного кольца.
| Расчет OD = ID+2 × CS ID = OD - 2 × CS CS = (OD -ID) ➗2 |
Уплотнительные кольца доступны в различных метрических и дюймовых стандартных размерах. Размеры определяются внутренним диаметром и поперечным сечением.

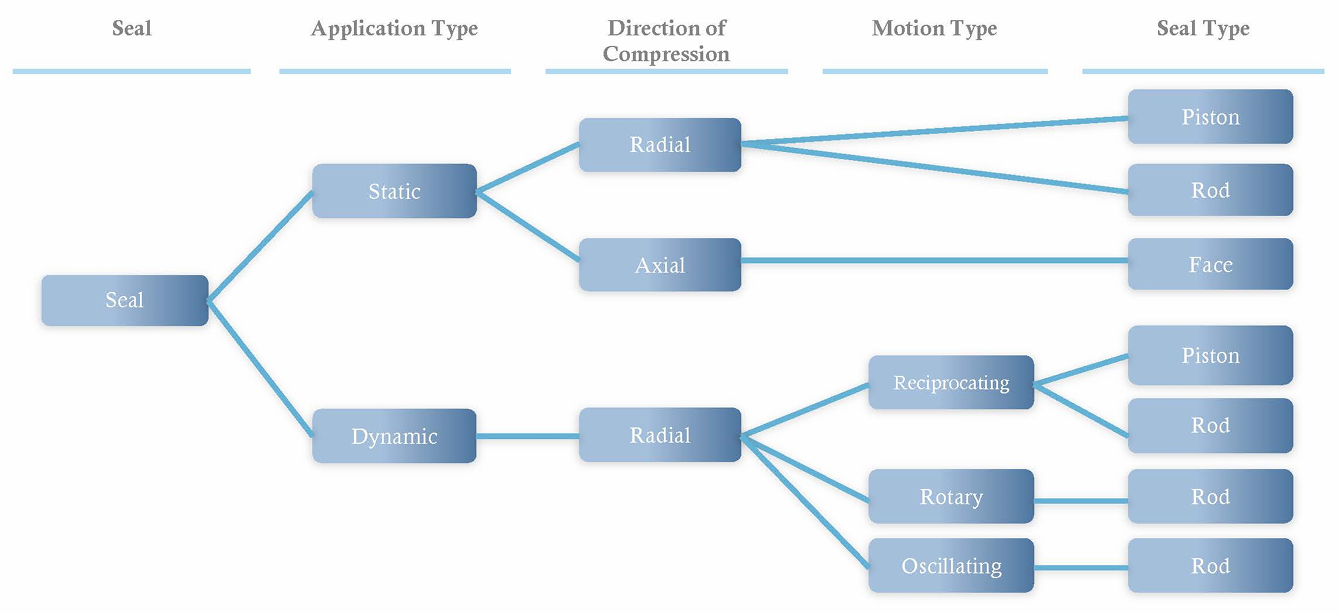

Классификация приложения уплотнительного кольца
Все приложения для уплотнения уплотнения могут быть классифицированы как статические или динамические. Статические уплотнения дополнительно делятся на статические радиальные и статические осевые уплотнения в зависимости от направления сжатия. Существует два типа статических радиальных уплотнений: уплотнение поршня и уплотнение стержня, а также один тип осевого уплотнения, называемый уплотнением лица. Что касается динамических уплотнений, то подавляющее большинство из них сжимаются радиально и подвергаются возвратному движению или реже, к прерывистому вращению или колебанию движения.
Статический Не существует относительного движения между герметизирующими поверхностями. Статические уплотнения легче в разработке, потому что они могут обрабатывать более широкие допуски, более грубые поверхности и более высокие пределы давления. | Динамика Существует относительное движение между герметизирующими поверхностями. Это движение вводит трение, которое создает проблемы дизайна, отличные от проблем статических уплотнений. |

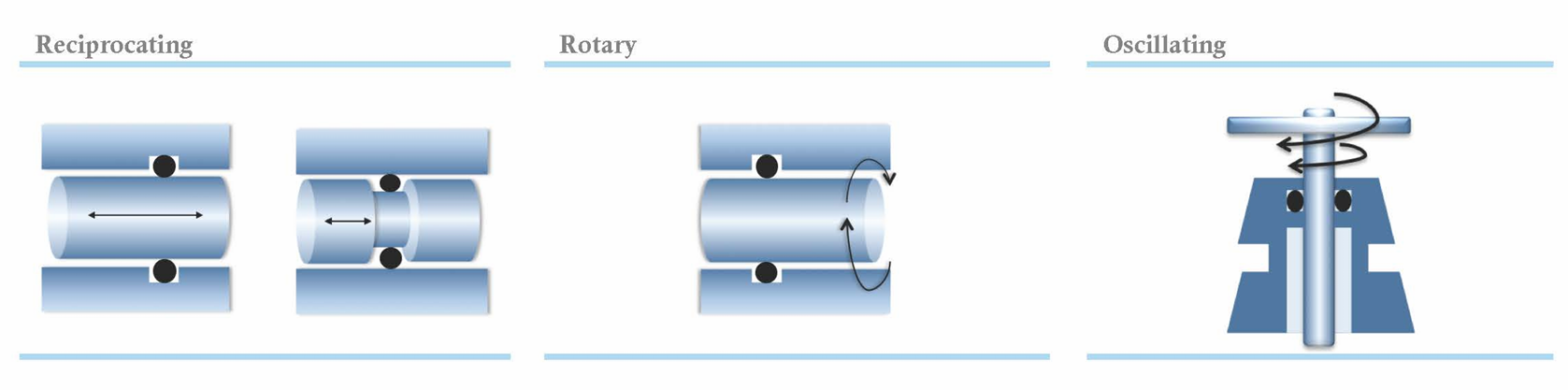

Типы движения динамического применения
| Этот тип применения включает в себя относительное движение вперед и назад вдоль оси вала между внутренними и внешними частями канавки. | В динамическом роторном герметике вращающийся вал проходит через внутренний диаметр кольца. Уплотнительное кольцо продолжает тереть по той же части вала, постоянно генерируя тепло трения. Когда эластомер растягивается и нагревается, он сжимается (эффект Goough - Joule). Это может заставить O - кольцо захватить вал, перемещая динамический контакт на внешний диаметр кольца и канавку. Это приводит к большему теплу трения и ранней утечке уплотнения или отказам. Следует принять меры для увеличения наращивания тепла: -Повдовать минимальное начальное сжатие -Поделит уплотнительное кольцо с наименьшим поперечным сечением -Мантинский низкий давление системы -До не превышать температуру 100 ℃ (212 ° F) -Поспользуйте вал диаметра не больше, чем у уплотненного идентификатора уплотнительного кольца. -Провизии должно происходить исключительно между уплотнительным кольцом и вращающимся валом. | Этот тип приложения обычно используется в клапанах смесителей. Вал или канавка вращаются вперед и назад через ограниченное количество поворотов вокруг оси вала. Поскольку скорость поверхности в колеблющихся уплотнениях настолько медленная, применима конструкция Groove для возвратных услуг. |

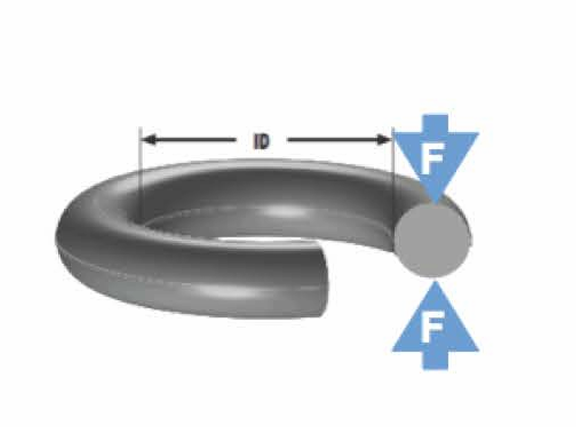

Направление сжатия

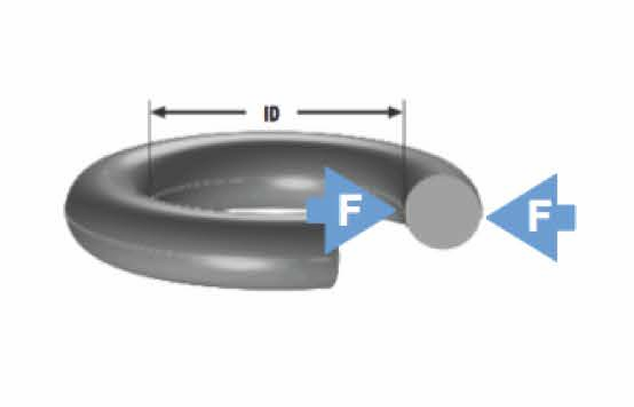

Осевой Сжатие находится сверху и дно кольца | Радиал Сжатие между идентификатором и OD кольца |
Типы уплотнений и размеры канавки
Большинство уплотнений уплотнительного кольца можно классифицировать на поршневой, стержне или уплотнении лица. Обычно уплотнительное кольцо фиксируется в прямоугольной канавке.

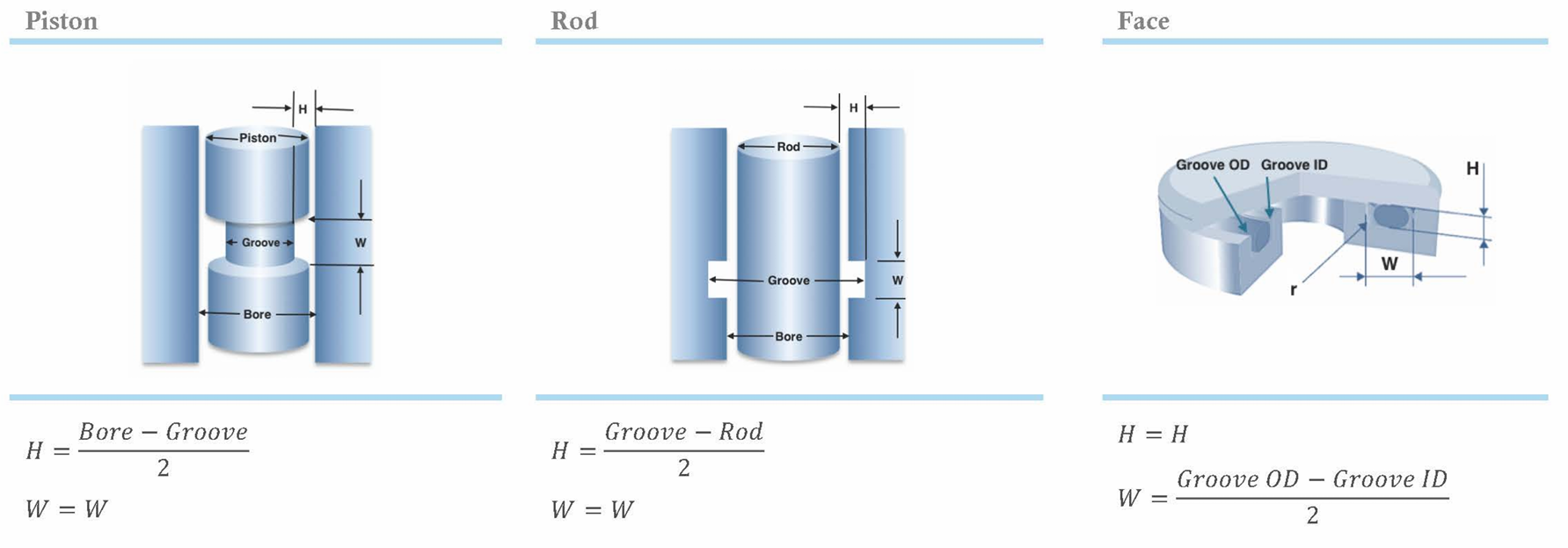

Расчет размерности канавки для каждого типа уплотнения показан ниже.
ID растяжение/ вмешательство OD
Идентификатор или OD уплотнительного кольца должны быть выбраны, чтобы минимизировать потенциал для повреждения установки и минимизации износа во время использования.
Осевое (лицо) уплотнение - статическое

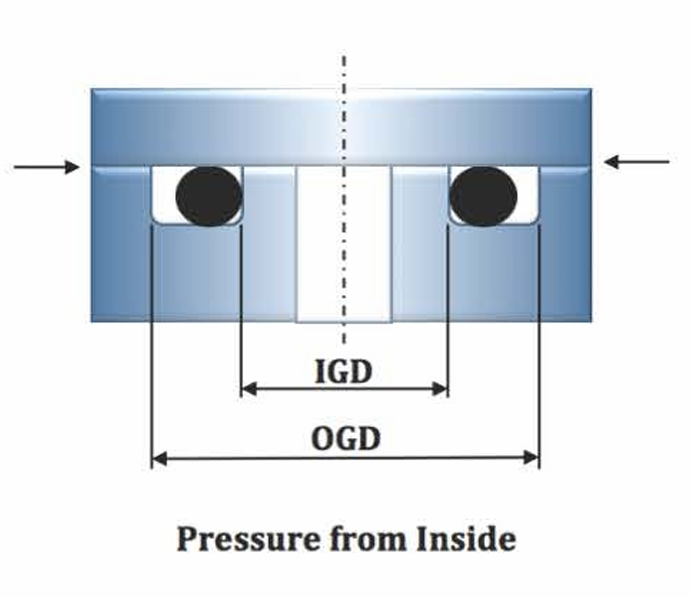

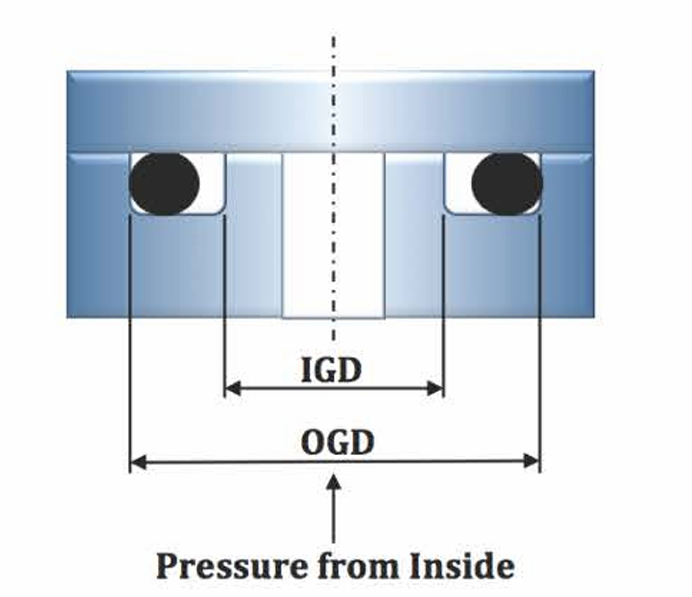

| Давление изнутри | Давление снаружи |
| OD уплотнительного кольца должен быть немного больше, чем наружный диаметр канавки (OGD), поэтому при подавлении давления уплотнительное кольцо уже находится там, где оно будет в результате давления. | Идентификатор уплотнительного кольца должен быть немного меньше, чем внутренний диаметр канавки (IGD), поэтому при подавлении давления уплотнительное кольцо уже находится там, где оно будет в результате давления. |
Расчет Interference = (OD -OGD) ➗OD Рекомендуемые значения Максимум = 3% минимум = 0% | Расчет Strect = (igd - wid) ➗id Рекомендуемые значения Максимум = 3% минимум = 0% |
Радиальный тип уплотнения - динамический и статический

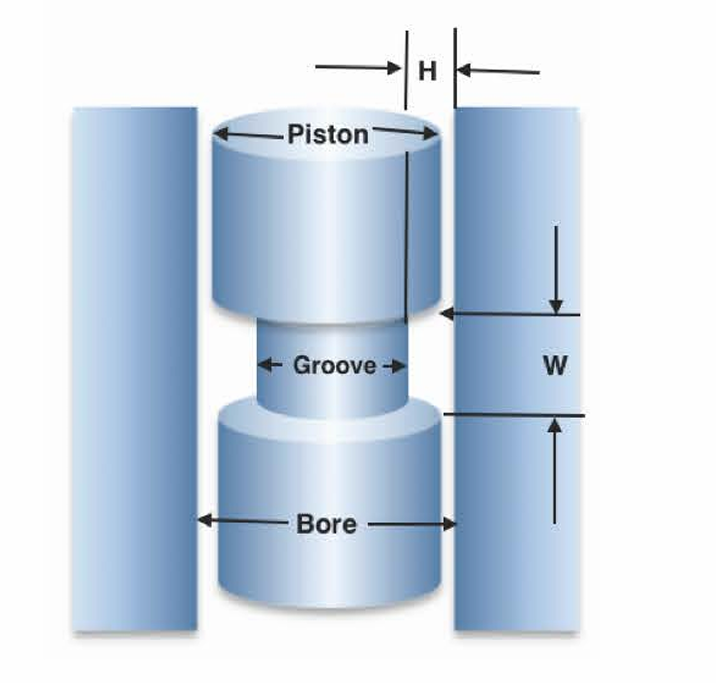

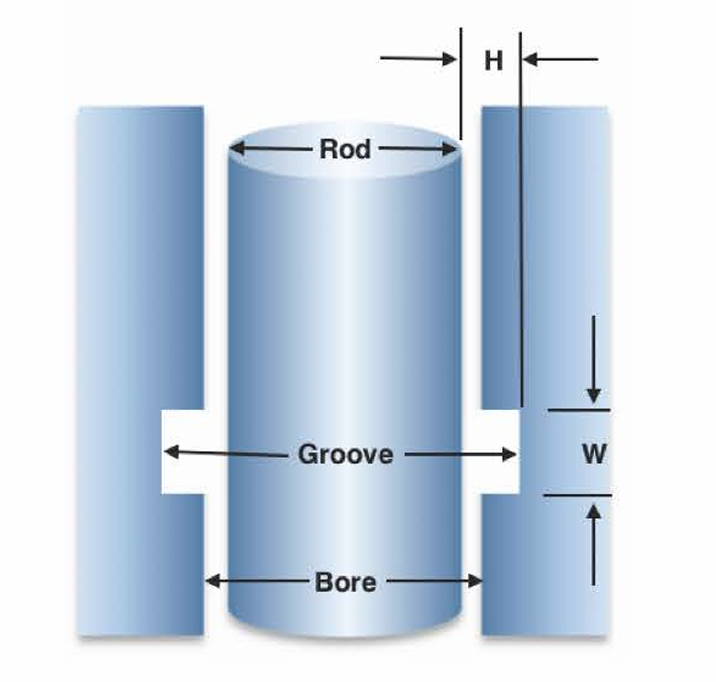

| Поршневое уплотнение (внешнее герметизация) | Уплотнение стержня (внутреннее уплотнение) |
| Идентификатор уплотнительного кольца должен быть меньше диаметра канавки, так что установленное уплотнительное кольцо всегда слегка растянуто. | OD уплотнительного кольца должен быть, по крайней мере, равным или немного больше, чем диаметр канавки, поэтому всегда есть некоторые помехи. |
Расчет Strect = (Groove - ID) ➗ID × 100% Рекомендуемые значения Динамическая: статичная: Максимум = 5% максимум = 8% Минимум = 2% минимум = 2% | Расчет Интерференция = (od -groove) ➗od × 100% Рекомендуемые значения Максимум = 5% минимум = 0% |
Исключение Для уплотнительных колец с ID менее 20 мм это не всегда возможно, поэтому диапазон растяжения шире. Чтобы свести к минимуму этот диапазон и максимальное растяжение, необходимо минимизировать допуски диаметра канавки и иметь менее строгие требования для минимального растяжения уплотнительного кольца. | Исключение Не применимо к уплотнительным кольцам с идентификатором менее 20 мм из-за проблем с толерантностью и может привести к большему интерференции OD, что вызывает слишком большое увеличение поперечного сечения уплотнительного кольца и может повлиять на срок службы уплотнительного кольца. |
Для получения дополнительной информации о методах дизайна уплотнения, пожалуйста, нажмите кнопку [Скачать] ниже. | |
