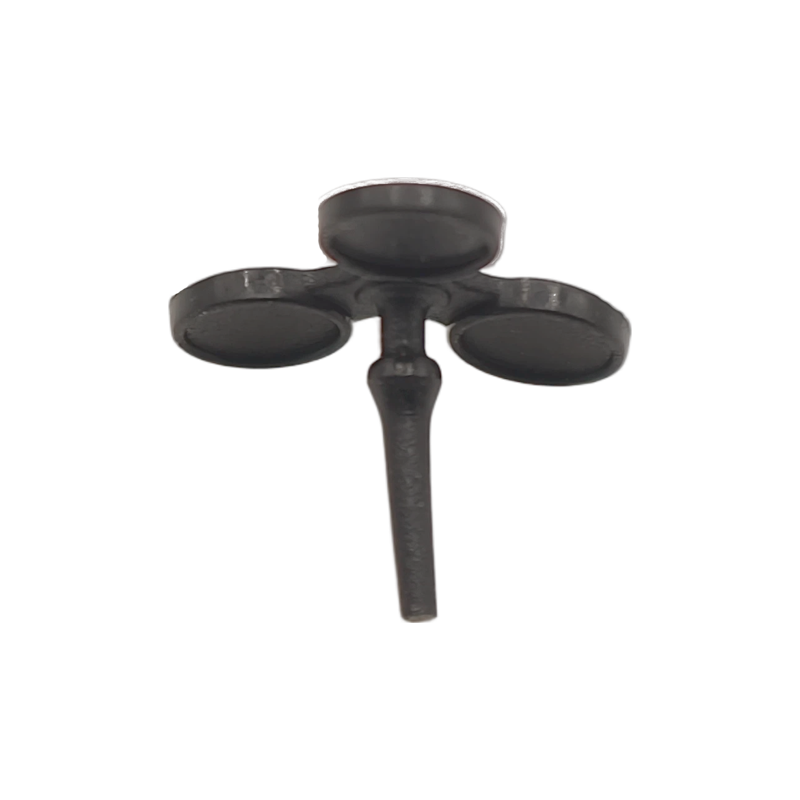

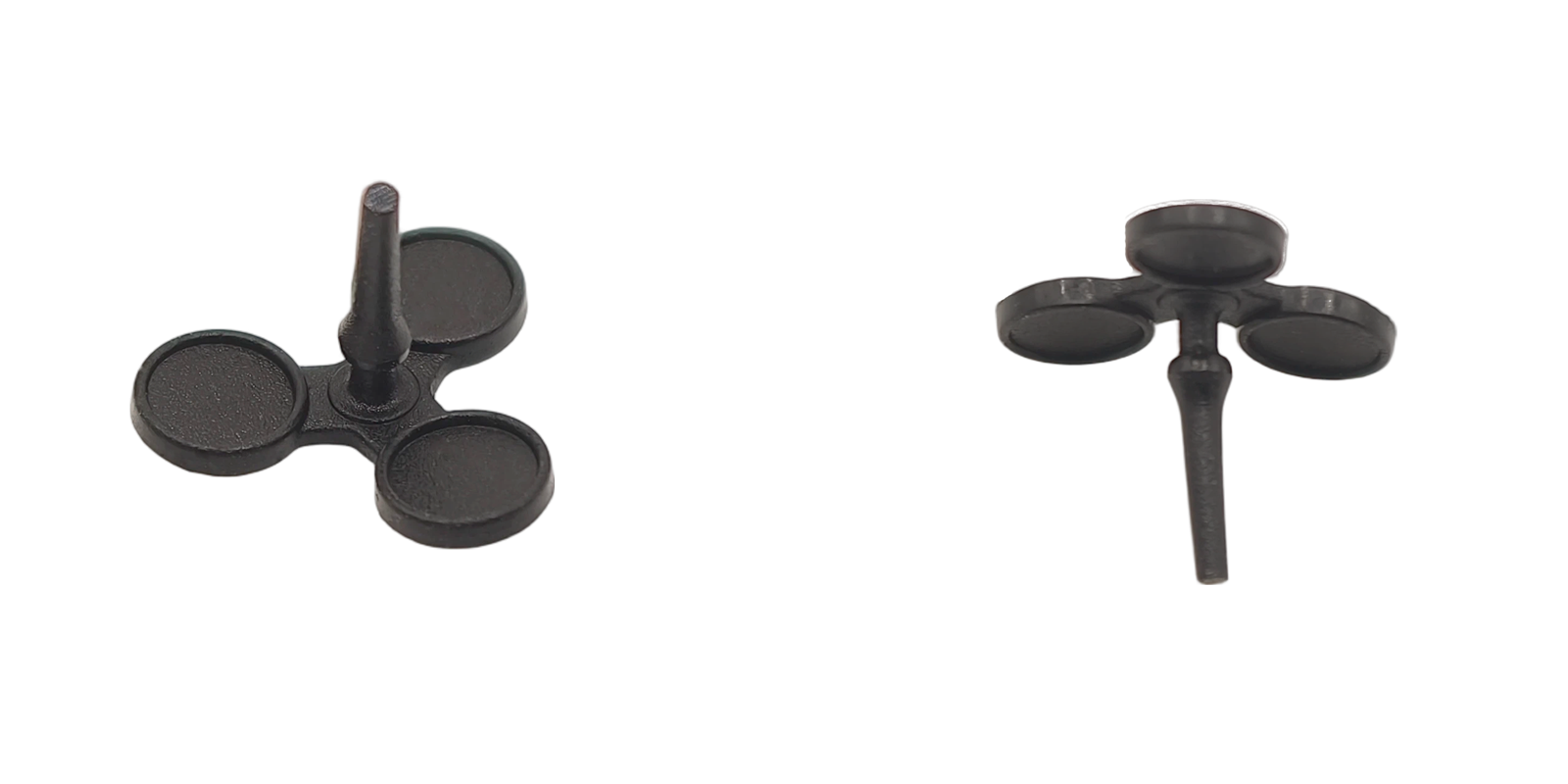

Этот трехстворчатый зонт с односторонним клапаном из EPDM изготовлен из резины EPDM. Он имеет твердость 50±5°. Он соответствует требованиям RoHS, REACH SVHC и FDA. Имеет трехлопастное зонтичное строение. В средней части находится центральный конический стержень. Три круглые уплотнительные поверхности зонтика расположены на равном расстоянии друг от друга. Эти области действуют как зоны первичного уплотнения. Все лицевые поверхности зонтов проходят прецизионную полировку. Готовая поверхность остается гладкой и неповрежденной. На поверхности изделия отсутствуют воздушные карманы и заусенцы. Конструкционный проект ориентирован на одностороннюю герметизацию жидкостного оборудования. Он является ключевой частью механизмов проверки жидкости.
Особенности продукта
1. Функции
1) Этот компонент работает как основная часть одностороннего уплотнения внутри гидравлического оборудования. Полированные поверхности зонтика плотно прилегают к седлам клапанов. Соответствующее состояние направляет жидкость в одном направлении. Он блокирует обратное течение среды. Он поддерживает стабильное значение давления внутри трубопроводов. Он служит практичным обратным и обратным клапаном. Он считается стандартным односторонним клапаном.
2) Сырье EPDM обладает естественными эластичными свойствами. Изменение давления жидкости заставляет три лепестка соответственно открываться и закрываться. Движение контролирует направление потока внутренней среды. Он сохраняет стабильную эффективность перекачки и фиксированный объем жидкости. Он поддерживает сборку встроенных обратных предохранительных клапанов. Он подходит для компактных гидрораспределителей, предназначенных для миниатюрных гидравлических контуров.
3) Трехлепестковая конструктивная схема снижает рабочее сопротивление деталей клапана. Конструкция увеличивает скорость реагирования при открытии и закрытии. Он регулирует текущие маршруты прохождения жидкости. Это снижает сопротивление, возникающее при движении жидкости. Это повышает общую эффективность работы согласованного оборудования.
4) Центральный конический стержень обеспечивает точную установку. Он обеспечивает осевое перемещение всей зонтики клапана. Он предотвращает прогиб и смещение положения после сборки. Три уплотнительных кулачка соприкасаются с седлами клапанов с равномерным напряжением. Контактный режим обеспечивает стабильную герметичность.
2. Эксплуатационные характеристики
1) Этилен-пропилен-диеновый каучук EPDM является основным производственным материалом. Материал приобретает сильные химически стойкие свойства. Изменение размера остается ниже 2% после 72 часов замачивания в 5% растворе уксусной кислоты. Сырье борется с повреждениями от дезинфицирующих средств, этилового спирта, уксусной кислоты, стирального порошка и жесткой воды. Он подходит для различных жестких рабочих условий, заполненных различными жидкими средами.
2) Твердость продукта устанавливается на уровне 50±5°. Параметр уравновешивает гибкое деформационное пространство и твердую структурную твердость. Материал не подвержен остаточной деформации. Это позволяет избежать усталостного разрушения после бесчисленных повторных циклов открытия. Сохраняет постоянный уплотняющий эффект в течение длительного времени эксплуатации. Это продлевает срок службы готового продукта.
3) Зеркально отполированные уплотнительные кулачки полностью прикрепляются к поверхностям седла клапана. Никакое скрытое пустое пространство не оставляет потенциальных мест утечки. Структура обеспечивает надежный эффект обратного отключения. Это снижает потери на истирание в зонах контакта. Это продлевает срок службы уплотнительного компонента.
4) Высокая термическая стабильность позволяет детали непрерывно работать при температуре от 0°C до 100°C. Производительность продукта практически не снижается при длительной рабочей нагрузке. Он подходит для рабочих сред с нормальной и средней температурой многих типов жидкостного оборудования.
5) Весь продукт формируется посредством прецизионного цельного литья. Три лепестка зонтика имеют одинаковые данные о размере и высоте. Готовые детали обладают хорошими показателями взаимозаменяемости. Операторы завершают установку соответствующих седел клапанов простыми действиями.
3. Сценарии применения
1) Он производит внутренние односторонние уплотнительные узлы для миниатюрных воздушных насосов и микрожидкостных насосов.
2) Он служит в качестве фитингов трубопровода для портативных испытательных анализаторов и компактных аналитических приборов.
3) Он образует уплотнения для газовых и жидкостных путей для медицинских миниатюрных контроллеров жидкости и портативных устройств кислородной терапии.
4) Он работает как вставка с односторонним клапаном для небольшого небулайзерного оборудования и устройств с микроотрицательным давлением.
5) Он поставляет вспомогательные уплотнительные детали для всех разновидностей компактного прецизионного гидравлического оборудования и мини-пневматических компонентов.
4. Решения болевых точек
1) Полированные кулачки обеспечивают равномерный контакт с седлами клапанов. Плотное соединение блокирует вредный обратный ток жидкости. Стабилизирует данные давления внутри транспортирующих трубопроводов.
2) Обычные резиновые клапаны набухают или разрушаются при химическом контакте. Материал EPDM устойчив к эрозии уксусной кислотой, дезинфицирующими средствами и другими коррозийными веществами. Изменения размеров продукта остаются в небольших пределах. Физические индексы остаются стабильными при длительном применении.
3) Сдвиги наружной и рабочей температуры не приводят к нарушению герметичности. Устойчивый к атмосферным воздействиям EPDM сохраняет постоянную эластичность и герметичность при температуре от 0°C до 100°C в течение длительного времени эксплуатации оборудования.
4) Трехлепестковый контур меняет пути движения жидкости. Улучшение снижает сопротивление потоку. Компоненты клапана завершают операции открытия и закрытия с более быстрой реакцией. Это уменьшает лишнюю трату энергии поддерживающих устройств.
5) Центральный стержень и симметричная трехлепестковая конструкция сохраняют концентричность во время установки. Все зоны уплотнения испытывают равномерную силу сжатия. Такая установка снижает риск утечек, вызванный неравномерным размещением сборки.
