Для закупщиков, инженеров по применению и менеджеров по снабжению прецизионных резиновых изделий «три элемента вулканизации» — это не просто параметры процесса, а основные переменные, которые определяют «долговременную надежность, адаптируемость к условиям труда и безопасность соответствия» продукции. С профессиональной точки зрения на «процесс, влияющий на производительность продукта», нижеследующее раскрывает глубокую роль трех элементов и предлагает систематическое решение в сочетании со случаями потерь, чтобы помочь вам перейти от «пассивного принятия» к «активному контролю качества цепочки поставок».
Три элемента вулканизации: построение «золотого треугольника» характеристик резиновых изделий
Суть вулканизации каучука заключается в том, что «линейные полимерные цепи образуют трехмерную сетчатую структуру посредством реакций сшивки», а три элемента: температура, время и давление соответственно определяют верхний предел характеристик продукта из трех измерений «скорость реакции, степень сшивки и структурная плотность».
1. Температура вулканизации: регулирует скорость реакции сшивки и определяет «допуск рабочих условий» продукта.
Температура служит «энергетическим переключателем» реакций сшивки, а точность ее регулирования напрямую влияет на «плотность сшивки» резины – это основной показатель, определяющий термостойкость, износостойкость и антивозрастные свойства продукта.
① Риск при низкой температуре (более 5 ℃ ниже заданного значения процесса): недостаточная реакция сшивки, низкая плотность сшивки, и продукт будет демонстрировать характеристики «низкой эластичности и высокой остаточной деформации». Например, если температура вулканизации уплотнительного кольца двигателя транспортного средства (которое должно выдерживать высокую температуру 150 ℃) недостаточна, в условиях длительной работы при высоких температурах произойдет ползучесть из-за «неполного отверждения молекулярной цепи», что приведет к утечке масла и отказу смазки двигателя. Медицинские силиконовые трубки (которые необходимо неоднократно дезинфицировать) могут осаждаться из-за «неполного сшивания низкомолекулярных веществ», если сшивание недостаточно, что не соответствует стандарту биосовместимости ISO 10993 и создает риски для безопасности и соблюдения требований.
② Риск высокой температуры (выше 5 ℃ выше установленного значения процесса): Чрезмерное сшивание, сопровождающееся термоокислительным старением, приводит к разрыву молекулярной цепи, в результате чего продукт приобретает характеристики «высокой твердости и низкой ударной вязкости». Например: Если уплотнительное кольцо FKM клапана микронасоса (которое зависит от эластичности для достижения динамического уплотнения) чрезмерно осернено при высоких температурах, уплотнительная поверхность треснет из-за «хрупкости упругого корпуса», и воздухонепроницаемость корпуса насоса упадет более чем на 30%. Резиновые изделия с металлическим каркасом (например, детали с резиновым покрытием), когда температура превышает 180 ℃, вызовут термическое воздействие. деградация клея на металлической поверхности, молекулярные цепи разорвутся, и резиновая пленка потеряет липкость. В то же время чрезмерно высокие температуры могут вызвать «чрезмерное сульфурированное старение» резины, а поверхность склеивания с металлом будет отделяться из-за «растрескивания слоя резины».
③ Ключевые взаимосвязи = скоординированный контроль температуры и времени.
Согласно уравнению Арруниуса, при повышении температуры на каждые 10 ℃ скорость реакции сшивки увеличивается примерно вдвое, а соответствующее время вулканизации сокращается на 50% (например, 7,5 минут при 150 ℃ и только 3,75 минут при 160 ℃). Однако следует отметить, что для прецизионных изделий толщиной более 8 мм следует применять «ступенчатый нагрев» или «выдерживание постоянной температуры и давления», чтобы обеспечить «равномерную степень сшивки внутреннего и внешнего слоев». Если поставщик преследует только эффективность и игнорирует «равномерность температурного поля», продукт будет иметь «сердцевинный дефект»: «чрезмерное количество серы в поверхностном слое и недостаточное количество серы во внутреннем слое», что таит в себе скрытую опасность раннего выхода из строя.
2. Давление вулканизации: обеспечивает структурную плотность и определяет «надежность уплотнения» продукта.
Основная функция давления вулканизации заключается в «устранении внутренних пустот резиновой смеси и обеспечении сцепления между резиновой смесью и формой/рамой», а точность его контроля напрямую влияет на «плотность» и «прочность сцепления поверхности» продукта.
① Риск низкого давления (более 10 % от заданного значения процесса): Недостаточная текучесть резиновой смеси, неспособность полностью заполнить полость формы, внутренние пузырьки воздуха не могут быть удалены, что приводит к: «дефектам с точечными отверстиями» на поверхности уплотняющих деталей и склонности к возникновению «микроутечек» в гидравлической/пневматической системе. Например, если в уплотнительном кольце тормозной системы автомобиля имеются отверстия, это приведет к задержке реакции торможения. Интерфейс между резиной и металлическим каркасом (например, резьбовой каркас уплотнительного кольца датчика) не плотно соединен, и в условиях вибрации происходит «отслаивание интерфейса», теряя уплотнительную функцию.
② Риск высокого давления (более 10% от заданного значения процесса): Чрезмерное выдавливание резиновой смеси приводит к «чрезмерному заусенцу» или деформации полости формы, в результате чего: детали прецизионных размеров (такие как уплотнительные кольца микронасосов и клапанов с требованием допуска ±0,05 мм) имеют «размерный выход за пределы допуска», не могут соответствовать монтажному зазору оборудования клиента; Изделия с тонкостенной конструкцией (например, медицинские силиконовые клапаны) могут испытывать «структурную деформацию», которая влияет на точность открытия и закрытия клапана и приводит к сбою управления жидкостью.
3. Время вулканизации: обеспечивает достаточную сшивку и определяет «жизненную стабильность» продукта.
Время вулканизации является необходимой гарантией «достижения оптимальной степени реакции сшивки», и ее суть заключается в контроле «оптимальной точки вулканизации» - то есть состояния, в котором физические и механические свойства продукта (прочность на разрыв, прочность на разрыв, эластичность) достигают баланса.
① Риск недостаточной сульфуризации (< 80% от оптимального времени вулканизации): реакция сшивания не завершена, и продукт демонстрирует характеристики «низкой прочности и высокого набухания». Например, если в уплотнительном кольце трубопровода питьевой воды не хватает серы, то при длительном контакте с водой оно разбухнет из-за «неполной сшивки молекулярных цепей», и адгезия уплотняющей поверхности уменьшится, что приведет к протечкам трубопровода. Если в маслостойких резиновых деталях (например, сальниках трансмиссии) отсутствует сера, они расширятся в объеме в масле из-за «недостаточной маслостойкости», что приведет к «деформации кромки сальника» и потере уплотняющей способности.
② Риск чрезмерной сульфурации (> 50% от оптимального времени вулканизации): Чрезмерное сшивание, сопровождающееся деградацией молекулярной цепи, в результате чего продукт приобретает характеристики «высокой твердости и низкой эластичности». Например, если амортизирующая резиновая прокладка чрезмерно осернена, она потеряет свой амортизирующий эффект из-за «увеличения модуля упругости», что приведет к чрезмерной вибрации и шуму оборудования. Если динамические уплотнения (например, уплотнительные кольца поршневых цилиндров) чрезмерно осерниться, они изнашиваются быстрее из-за «повышенного коэффициента трения», а срок их службы резко снизится с 3 миллионов раз до менее 1 миллиона раз.
③ Красная линия технологической дисциплины: время вулканизации не должно регулироваться произвольно.

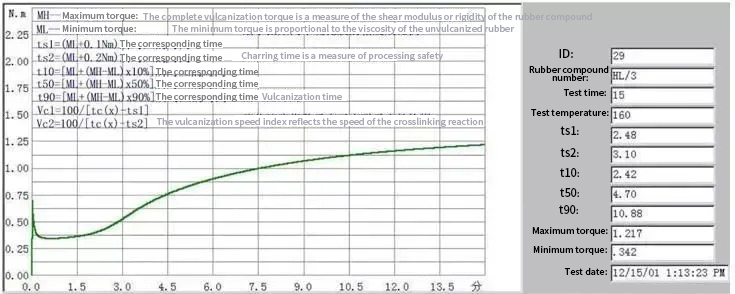

Оптимальное время вулканизации необходимо определить с помощью «теста прибора для вулканизации» (например, использования безроторного прибора для вулканизации для измерения значения T90). Рекомендуется в договоре о качестве четко оговорить, что «по каждой партии должен быть предоставлен отчет о кривой вулканизации», чтобы обеспечить соблюдение сроков.
